ZSY-01型土壤蒸滲儀（稱重式）

一、主要特點：

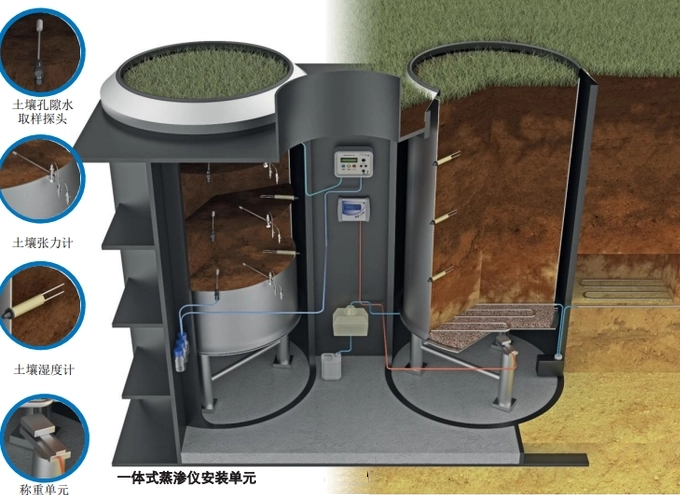

1. 一體式土壤蒸滲儀是由蒸滲儀柱體、稱重系統、數據采集系統、土壤水文測量單元、抽樣系統及系統維護等構成，該系統都集中在一個緊湊、堅固且環保的蒸滲儀室內，便于安裝運輸；

2. 可根據需求或研究目的靈活設置蒸滲儀配置，如雙座或四座蒸滲儀可同步測量不同作物或不同干預條件對作物生長或水循環、氮磷循環、污染物的運移或消納等的影響，還可以1個蒸滲儀安裝精密稱重系統另一個蒸滲儀不安裝精密稱重系統以節約成本等；

3. 全自動微機張力調控土壤水取樣系統，根據土壤張力調控真空泵恒壓力自動抽樣，并可設定調控時間，保證土壤水抽樣代表了所有土壤空隙水而不是只來源于大的土壤空隙；

4.   稱重系統精密設計，高精度高穩定性，可精準監測降露降霧及其對土壤水分和蒸散的影響，還可監測不同植被類型或不同土地利用類型對降露降霧的影響進而對土壤水分和蒸散的影響；

5.  可根據周邊自然環境土壤張力和溫度監測，調控蒸滲儀土壤水分和溫度以保持與自然環境的一致性，消除邊界效應；

6.  無損傷原位土壤柱體提取技術，適于各種土壤類型的原位土柱體掘取而不損傷土柱體、不破壞周邊土壤植被環境；

7.  可選配維根管植物根系觀測配置、溢出水測量抽樣系統及土壤水自動在線分析系統；

8.  可選配無線遠程數據傳輸。

二、技術指標：

1. 一體式蒸滲儀室內，可分別安裝1個、2個或4個蒸滲儀，標準配置壁厚40mm，蒸滲儀安裝口直徑138cm、高200cm；

2.   蒸滲儀柱體： 柱體為不銹鋼材質，標配壁厚8mm，面積1平方米，高150cm或170cm，具土壤柱體提取和安裝配置（柱體直徑可定制）；

3.  3個堅固承重架可承重6000kg，3個剪切梁式稱重傳感器，IP68，范圍2500kg，分辨率可達0.01mm，具LCD顯示屏，簡單零校準和量程校準；

4.  不銹鋼蒸滲儀圈蓋，護圍蒸滲儀柱體與蒸滲儀安裝口之間的縫隙，有效降低蒸滲儀地表邊緣效應；

5.  蒸滲儀底部三層過濾，過濾顆粒直徑分別為：0.1-0.5mm、0.71-1.25mm，3.15-5.60mm；

6.  標配三層土壤水分、水勢等傳感器監測及土壤水取樣；

7.  土壤墑情傳感器（土壤水分、溫度、電導傳感器）參數：

水分測量范圍：0-100%；

水分測量精度: 0-53%范圍內為±3%；53-100% 范圍內為±5%；

溫度測量范圍: -45℃-115℃(可定制)；

溫度精度: ±0.5℃；‘’

電導率量程: 0-10000us/cm；

電導率分辨率: 10us/cm；

輸出信號: RS485；

響應時間: <1s 防護等級 IP68；

供電電源: 12-24V DC；

儀器耗電： ≤ 0.15W（12VDC ,25℃）；

安裝方式 全部埋入或探針全部插入被測介質。

8. 土壤張力計，可長期水平安裝于蒸滲儀中，可自動注水，免維護。

技術參數：

測量范圍:  0～-100Kpa ；
輸出信號:  0.5～4.5V；

供電電壓：5±0.25V DC；
最大工作電流：3mA；

測量精度：±1.0%Span；

零點漂移：±0.03%FS/℃。

9. 蒸滲儀滲漏水計量裝置

滲漏量測量采用高精度稱重傳感器，計量筒內安裝排水泵，當滲漏水量達到計量筒設定高水位時，排水系統關閉滲漏量電磁閥，稱量計量筒水的重量并計算滲漏量，然后啟動排水水泵將滲漏水排入蓄水井。當計量筒水位下降至設定低水位后關閉水泵電源后再次測量計量桶水量，然后打開滲漏量電磁閥，系統進入監測判斷狀態。

10. 蒸滲儀地表徑流量計量裝置

當蒸滲儀土壤測筒因超滲或飽和產生地表徑流時，由徑流收集器的導流管將徑流水導入地表徑流計量裝置，徑流量測量采用高精度稱重傳感器并可自動排水的設備，量測后的徑流量排入蓄水井后關閉排水水泵并打開徑流電磁閥，系統進入監測判斷狀態。

11. 蓄水井自動排水水泵控制系統

地表徑流和滲漏水排入蓄水井后，蓄水井液位超過設定高水位時打開排水電磁閥和排水電泵進行排水，蓄水井液位降低；當液位低于設定水位時關閉供水水泵，系統進入監測判斷狀態。

12.  全自動張力調控土壤水取樣系統，微機控制，標配3個隔膜泵，吸力能力400ml/min，真空調節至0.6bar，ABS密封IP65，數據采集器，LCD顯示屏

13.  軟件功能：用于參數設置、測量過程觀測、圖表顯示、數據儲存等。
